可編程圖像測試云臺是深圳三恩時科技有限公司研制的攝像頭測試專用云臺。本產品采用伺服電機、絲桿、可編程觸摸控制器為攝像鏡頭評價體系提供專業的測試平臺，適用于大尺寸圖卡的測試。
可編程圖像測試云臺，（如圖1）主要由：滾珠絲桿、軌道、相機安裝平臺、平臺升降系統、可編程控制系統等組成。

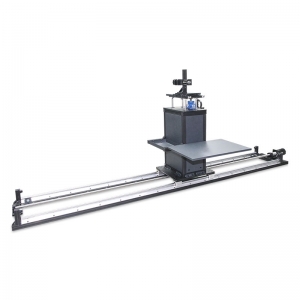

圖1 可編程圖像測試平臺

產品特點

1. 操作方便，使用簡單，主控系統采用7寸觸摸彩色顯示屏。

2. 采用伺服電機、滾珠絲桿傳動可精確控制行駛距離，精度達±0.05mm以上。

3. 行駛方式可手動控制，也可根據需求編程自動控制。

4. 測試平臺上安裝有手動升降平臺（1米到1.7米），可滿足不同高度需求。

5. 導軌有效行程3000mm。

6. 電腦桌尺寸：500mm*700mm

7. 移動速度可設置，≤1m/s。

8. 控制方式：觸摸屏+手動控制盒

9. 運行方式：可編程+手動控制

10. 標準載重：100kg

維護保養

1. 測試平臺的免費保修期為壹年。

2. 測試平臺進行維護時，應關閉主電源，拔掉電源線。

3. 定期（建議1個月1次）對測試平臺進行清理、清潔。用干凈抹布，擦凈絲桿和軌道上面的油污，之后在絲桿和軌道上均勻涂抹適量潤滑油脂

4. 如遇故障請及時聯系廠家，不可自行更換配件，以免產生安全隱患或導致燈箱損壞。

意外處理

1. 平臺在運行的過程中，如果遇到意外，請迅速按下急停開關。

2. 平臺在運行過程中，不小心觸碰到正負限位，平臺將停止運行，此時要往反方向運行脫離正負限位。

注意事項

1. 注意使用合適的電源，在使用前查看燈箱背面的電源標簽。

2. 確保平臺與易燃和可燃物之間保留安全距離。應放置在通風涼快（如風扇或空調風能吹到位置）的地方。

3. 平臺不能在有爆炸性危險的環境空間內使用。

4. 注意不能將平臺放置在潮濕有水及水管和消防水灑附近的位置，應保持周圍環境的干燥。

5. 可用干凈、不起毛的白布去除平臺表面的污漬，禁用化學溶劑擦拭和用硬物刮擦。

6. 對平臺進行維護保養及更換配件時，應切斷主電源。
