產地：日本



---

產品概況

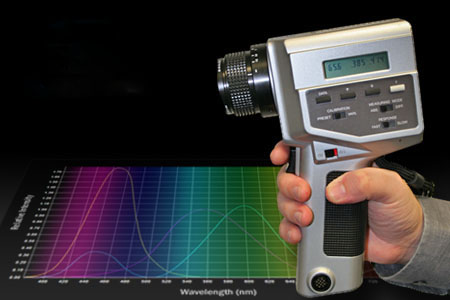

CS-100A是一種便攜式定點單反鏡頭的非接觸式數碼色彩輝度儀，CS-100A采用電池驅動式，小巧輕盈。能以1°測定角進行高精度測量的亮度、光源色、物體色用非接觸式色彩色差計。主要應用于LED等微小發光體的亮度與色度測定、熒光燈的亮度與色度測定及CRT的色彩控制。

主要用途

• 投影光源的研究領域
• 測量LED等微小發光體的輝度、色度
• 測量鎢絲燈、熒光燈的輝度、色度
• 測量樓面墻壁、表面剛噴涂完而不便觸及的物體的表面顏色
• 測量形狀復雜的部位、從衛生等角度上不能接觸的物體表面的顏色
• 測量交通信號燈的輝度、色度
• 測量彩色電視機的輝度、色度
• 測量黑白電視的輝度
• 測量電視投影器的輝度、色度

主要特征

可通過4種校正功能修正測定值。

可以放置到任何位置上使用。

輕便緊湊型設計，重量只有890g。(不含電池)
便攜式電池驅動方式，攜帶方便。可在任何地方自由操作。

可進行非接觸式測量。

采用在取景器內瞄準被測量物并對準焦點測量的單反方式，從離開測量區域的位置上準確地進行測量。

將所見的顏色變換成數值。

可將所見反射體的色彩迅速測量出來。

可對微小的表面進行測量。

可測量測定角度小，直徑在14.4mm(測量距離為1,014mm)以下的測量物。另外如果安裝上特寫鏡頭(另售)可以測量直徑小于1.3mm(測量距離205mm)的微小面積的物體。

可通過RS-232C實現雙向通信。

使用RS-232C接口的標準設備，可以輸出測量數據、通過電腦加以控制。

內置色差儀功能。

可用任意一個基準色(可輸入數值和測定值)測量色差。色彩管理簡便易行。

可進行任意基準校正，管理儀表誤差。

用戶可自行實施基準光源校正，使用多臺本品測量時，可以消滅特定顏色附近的指示差。

可進行遙控作業和數據處理。

如果與數據處理機DP-101(另售)連接使用，可進行“測量數值打印”、“自動測量”、“統計”等數據處理工作。

技術規格



型號	光源色用色彩色差計CS-100A
類型	點狀單鏡反光型非接觸測定數字色彩色差計
測定角	1°
光學系統	85mm f/2.8鏡頭；折射型單鏡反光方式
觀察器視野	9° (附1° 瞄準圖)
對焦距離	1014mm至無限遠
感光原件	硅光電二極管 (3個)
分光靈敏度	近似于CIE 1931等色函數 ( Xλ、 Yλ、 Zλ）
反應時間	FAST：取樣時間：0.1s，顯示時間：0.8至1.0s SLOW：取樣時間：0.4s，顯示時間：1.4至1.6s
亮度單位	cd/m2或fL (可隨時選擇)
測量范圍	FAST：0.01至299,000cd/m2(0.01至87,530fL) SLOW：0.01至49,900cd/m2(0.01至14,500fL)
測量精度	亮度(Y)：±2%±1顯示數值 色度(x,y)：±0.004%以內 (測量物件：A光源)
重復性	亮度(Y)：±0.2%±1顯示數值 色度(x,y)： FAST：Y100cd/m2或以上：±0.001 48.1至99.9cd/m2：±0.002 48.1以下cd/m2：低于測量范圍 SLOW：Y 25.0cd/m2或以上：±0.001 12.0至24.9cd/m2：±0.002 12.0以下cd/m2：低于測量范圍 (測量物件：A光源)
標準數值	1組 (由測量輸入或數字輸入)
測量數值	絕對色彩值：Yxy；色差：Δ(Yxy)
顯示	外部指示：亮度Y，色度xy，3數值顯示LCD 觀景器指示：3位數值LCD(亮度Y) 附背景照明
數據輸出	RS-232C
外部控制	可由數據輸出通道控制測量進行
電源	1枚9V電池；亦可由數據輸出接口提供電源
體積 (闊 x 高 x 深)	79 x 208 x 154mm
重量	890g (不包括電池)
標準配件	鏡頭罩、目鏡罩、鏡頭保護濾鏡、接目中性灰濾鏡、9V電池、色度圖、保管箱
