對計算像差有特征意義的光線及子午面內的光線光路計算
一、對計算像差有特征意義的光線
二、子午面內的光線光路計算：
1.近軸光線光路計算：求出理想像的位置和大小
計算公式：

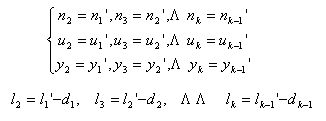

過渡公式：
校對公式：
J=n’u’y’=nuy
求焦距公式
軸外點近軸光線光路計算（第二近軸光線光路計算）：
對5個視場（0.3, 0.5, 0.707, 0.85, 1）的物點進行近軸光線光路計算，求出不同視場的理想像高。
初始數據：lz, uz = y / (lz-l1)
公式：
2.遠軸光線的光路計算：求出理想像的位置和大小
軸外點子午面內遠軸光線的光路計算
原則上應選擇11條光線，這只是在實際應用時這樣做，作為授課簡化，只考慮3條具有代表性的光線，即：
上光線（入瞳上沿） 主光線（入瞳中心） 下光線（入瞳下沿）

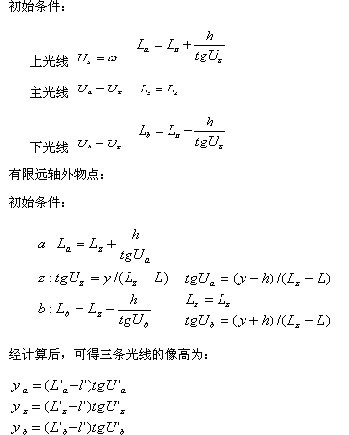

無限遠軸外物點：
計算公式：
公式中，令
折射面的公式對反射面仍然適用。
