OS的光束限制之照相系統的三個組成部分

2011-01-21

                                             OS的光束限制之照相系統的三個組成部分

一、照相系統由三部分組成

  • 鏡頭：將外界景物成像在底片上。
  • 光闌：調節成像光束寬度從而調節光能量。
  • 底片架框：確定景物的成像范圍。

1、光闌

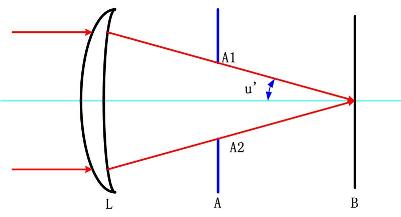

  • 孔徑光闌：A 調節入射光能和像質；
  • 視場光闌：B確定成像范圍。
  • 孔徑光闌對入射光束有很直接的選擇作用，對于軸上物點和軸外物點，其限制或選擇作用不同。

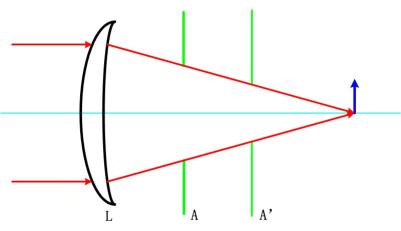

  • 孔徑光闌對軸上點光束的限制：

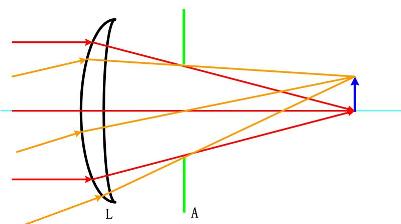

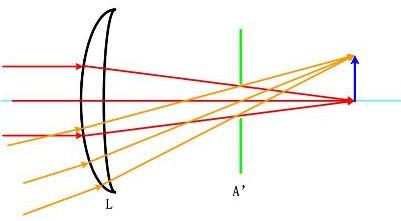

2、孔徑光闌對軸外點光束的限制：

漸暈、漸暈光闌：

入瞳和出瞳：

入瞳：孔徑光闌經其前面的透鏡或透鏡組在光學系統物空間所成的像。

出瞳：孔徑光闌經其后面的透鏡或透鏡組在光學系統像空間所成的像。

  • 小結：

    • 1，在照相光學系統中，根據軸外光束的像質來選擇孔徑光闌的位置，其大致位置在照相物鏡的某個空氣間隔中。

    2，在有漸暈的情形下，軸外點光束寬度不僅由孔徑光闌的口徑確定，而且還和漸暈光闌的口徑有關。

    3，照相光學系統中，感光底片的框子就是視場光闌。

    4，孔徑光闌的形狀一般為圓形，而視場光闌的形狀為圓形或矩形等。
